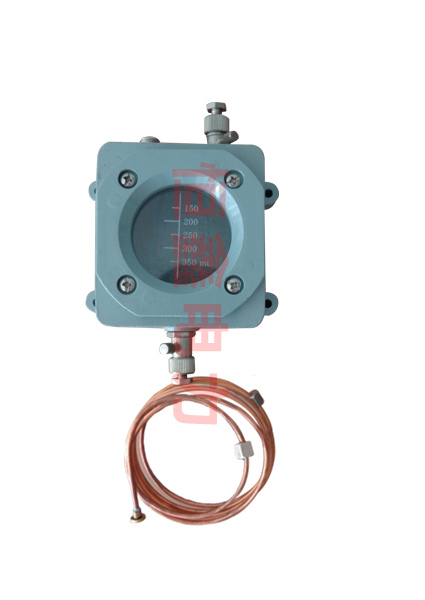

变压器配件/瓦斯气体继电器QHA型取气盒/集气盒

1、用途

   本产品主要用于变压器上部安装的气体继电器连接、放油、取气之用。

2、结构与工作原理

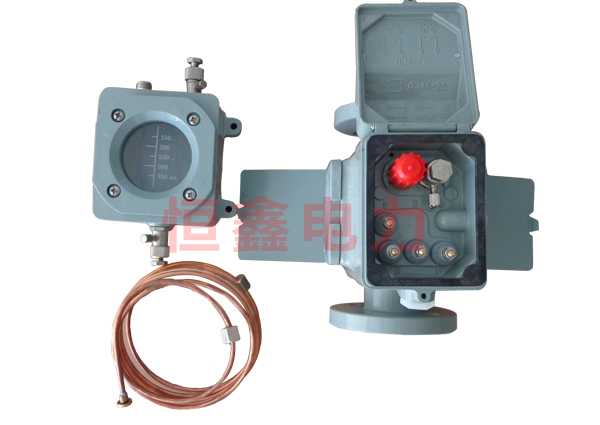

  本取气盒为联通结构形式，连接管通过上端螺母连接到气体继电器侧壁接头上，下端连接在取气盒上，气盒安装在变压器油箱壁上，通过连接管将气体继电器内部的气体收入气盒之内，以便在地面上随时取气。

3、安装尺寸

4孔中心距离：85*130MM，孔直径7MM，铜管长度3.5M
